Что делает одновинтовой ротор в винтовом насосе

A одновинтовой ротор представляет собой компонент винтового вала, который вращается внутри соответствующего статора для перемещения жидкости или полутвердого материала через шнековый насос или который проталкивает и плавит пластиковый материал вперед внутри цилиндра экструдера. Его основная функция проста: при вращении ротора спиральная канавка образует герметичную полость у окружающей стенки, и эта полость продвигается вдоль оси, неся с собой материал с постоянной скоростью потока с низкой пульсацией. Это прямой ответ на то, что делает деталь, и все, что ниже, объясняет, как она работает, почему изнашивается и как ее правильно выбирать и обслуживать.

В насосах ротор работает вместе с статор для шнековых насосов , втулка с эластомерной подкладкой, образующая уплотнительную поверхность. При экструзии та же спиральная геометрия действует на металлическую стенку цилиндра, а не на резиновый статор. Обе системы основаны на одном и том же основном принципе: вращающаяся спиральная геометрия преобразует энергию вращения в устойчивое осевое смещение материала.

Обзор продукта и структурный проект

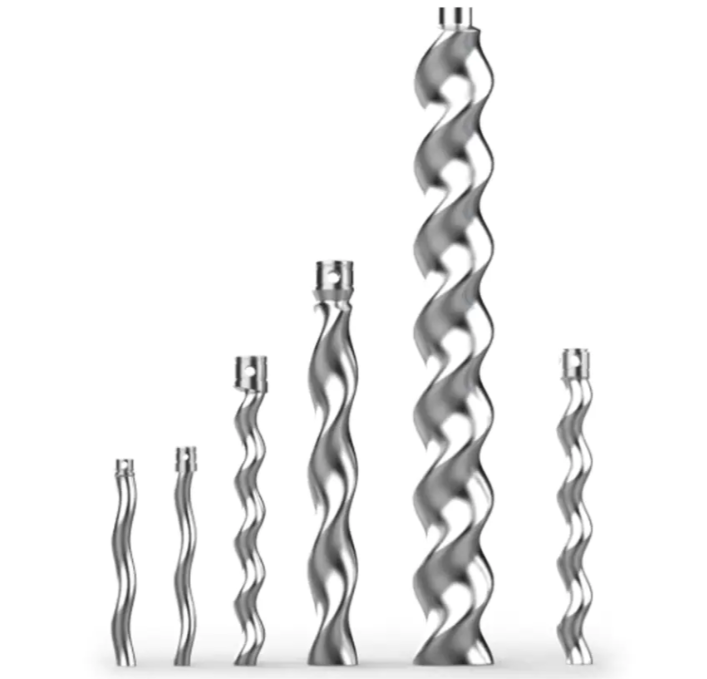

На фотографии ниже показан набор одновинтовых роторов различной длины и профиля шага, иллюстрирующий, как одна и та же фундаментальная спиральная конструкция масштабируется для различных мощностей потока и размеров применения: от компактных дозаторов до более длинных роторов, используемых при перекачке больших объемов.

Каждый ротор определяется небольшим количеством геометрических параметров, определяющих его характеристики: внешний диаметр спирали, шаг (осевая длина одного полного спирального витка), эксцентриситет (смещение между осевой линией ротора и геометрической осевой линией) и глубина канавки. На изометрической диаграмме ниже эти параметры обозначены на упрощенной модели ротора, чтобы облегчить понимание терминологии при чтении технического чертежа или каталога запасных частей.

Понимание этих параметров важно, поскольку изменение любого из них меняет характеристики потока ротора, его профиль сдвига и характер износа. Более короткий шаг с меньшей глубиной канавки обычно подходит для работы при более высоком давлении и меньшем расходе, тогда как более длинный шаг с более глубокой канавкой способствует более бережному обращению с чувствительными к сдвигу материалами, такими как пищевые продукты. Вот почему симптомы одновинтового ротора Причина преждевременного износа зачастую связана с несоответствием исходной геометрии изменившимся условиям эксплуатации, а не с дефектом самой детали.

Как развивается износ ротора во время работы

Внутри пластикового экструдера одношнековый ротор толкает сырье вперед и генерирует тепло за счет трения, когда материал проходит через зазор между спиральной канавкой и внутренней стенкой цилиндра. Когда шнек вращается, он оказывает на материал силу сдвига и давление, постепенно размягчая его и равномерно перемешивая, прежде чем он будет проталкиваться к матрице и экструдироваться в готовую форму. Скорость шнека, температура цилиндра и давление в системе напрямую влияют на эффективность этого процесса и в равной степени влияют на скорость износа поверхности ротора.

В условиях высокотемпературной рабочей среды износ ротора обычно происходит из-за четырех перекрывающихся источников. Во-первых, повышенная температура размягчает сам материал ротора, усиливая трение о стенку цилиндра и вызывая термический износ. Во-вторых, относительное движение между ротором и стволом, материалом и другими контактными поверхностями во время вращения со временем приводит к обычному механическому износу. В-третьих, примеси, такие как добавки или остаточная влага в обрабатываемом материале, могут вызвать коррозию поверхности ротора и ускорить разрушение. В-четвертых, собственная геометрия ротора, выбор материала и точность изготовления влияют на то, насколько он устойчив ко всему вышеперечисленному с самого начала.

На горизонтальной гистограмме ниже представлено общее, наглядное сравнение того, насколько сильно каждый из этих четырех факторов обычно способствует общему износу ротора при длительной работе при высоких температурах. Он задуман как концептуальное руководство, а не как измеренная статистика для какой-либо отдельной установки, поскольку фактические пропорции износа зависят от материала, скорости и истории обслуживания. Несмотря на это, относительный порядок соответствует общему практическому опыту: термический и механический износ имеют тенденцию доминировать, в то время как коррозионные и конструктивные факторы действуют скорее как способствующие, а не основные причины. Понимание того, какой фактор наиболее активен в конкретной системе, помогает определить, является ли приоритетным исправлением обновление покрытия, улучшение охлаждения или пересмотр геометрии.

Выбор материала и износостойкие покрытия

Контроль износа одновинтового ротора начинается с выбора материала. Жаростойкие, износостойкие и коррозионностойкие легированные стали или специальные сплавы являются стандартной отправной точкой для роторов, которые, как ожидается, будут работать непрерывно в сложных условиях. Помимо сыпучего материала, обработка поверхности играет не менее важную роль в продлении срока службы.

Поверхностные покрытия

Нанесение на поверхность ротора износостойких покрытий, таких как карбид вольфрама или нитрид кремния, увеличивает твердость поверхности и повышает устойчивость как к механическому, так и к термическому износу, что особенно ценно на экструзионных линиях непрерывного действия.

Оптимизация геометрии

Оптимизация геометрических параметров, таких как угол спирали, шаг и глубина канавок, сокращает время, в течение которого материал находится в контакте с поверхностью ротора, и снижает силу сдвига в любой отдельной точке, что, в свою очередь, снижает концентрацию локализованного износа.

Улучшение системы охлаждения

Усиление системы охлаждения помогает обеспечить эффективное охлаждение ротора и цилиндра во время работы при высоких температурах, поддерживая рабочую температуру в стабильном диапазоне и снижая термический износ в долгосрочной перспективе.

На приведенной ниже диаграмме сравниваются четыре подхода к проектированию несущего винта по пяти параметрам производительности в относительном масштабе, предлагая концептуальную основу для оценки. аксессуары для винтовых насосов и варианты модернизации ротора, а не отчет по какому-либо отдельному протестированному продукту. Это показывает, что ротор с покрытием и оптимизированной геометрией обычно имеет более высокие показатели по износостойкости и сроку службы, в то время как стандартный ротор без покрытия остается разумным выбором для легких режимов работы или прерывистого режима работы. Считывание всех пяти осей вместе, а не какой-либо отдельной точки в отдельности, дает наиболее четкое представление о том, где данный дизайн меняет одно преимущество на другое. Такое сравнение наиболее полезно на ранних стадиях процесса спецификации, до того, как будет окончательно определено соединение ротора и статора для конкретного режима работы.

Промышленное применение одновинтовых роторов

Одновинтовые роторы и насосы, построенные на их основе, используются в широком спектре отраслей промышленности, поскольку лежащий в их основе принцип спирального смещения позволяет работать с широким спектром вязкостей и типов материалов с относительно низким сдвигом по сравнению с другими технологиями насосов. А вертикальный винтовой насос Конфигурация часто выбирается там, где площадь помещения ограничена или где гравитационная подача упрощает загрузку, тогда как горизонтальные конфигурации остаются обычным явлением в линиях непрерывного производства.

• На установках экологической водоочистки используются системы винтовых насосов для надежного перемещения осадка и очищенной воды при низкой пульсации.
• A канализационный винтовой насос конфигурация обрабатывает городские и промышленные сточные воды, содержащие твердые частицы, без чрезмерного засорения
• A шламовый винтовой насос обычно используется для транспортировки обезвоженного или сгущенного осадка на очистных сооружениях.
• A пищевой винтовой насос Вариант, изготовленный из материалов и отделки, пригодных для пищевых продуктов, бережно переносит вязкие пищевые продукты или продукты, содержащие твердые частицы.
• В процессах химического, бумажно-целлюлозного, нефтехимического и энергетического секторов используется один и тот же принцип ротора и статора для последовательного дозирования и передачи.

Как производитель винтовых насосов поставка обоих полных одновинтовые насосы и индивидуальный запасные части для шнековых насосов Подбор материала и покрытия ротора в соответствии с конкретной отраслью является обычной частью процесса спецификации, поскольку ротор, подходящий для работы с абразивным шламом, не является автоматически правильным выбором для перекачки пищевых продуктов.

Эта иллюстрация отражает общую картину, наблюдаемую в перерабатывающих отраслях: приложения, связанные с абразивными твердыми частицами, такие как перекачка шлама, а также химическая или нефтехимическая работа, предъявляют более высокие требования к износостойкости ротора, чем более щадящие приложения, такие как перекачка пищевых продуктов или обработка чистой воды. Именно поэтому выбор материала и покрытия ротора всегда должен соответствовать конкретной задаче, а не рассматриваться как универсальное решение, и почему консультации с поставщиком насоса во время спецификации помогают предотвратить проблемы преждевременного износа в дальнейшем.

Методы эксплуатации, продлевающие срок службы ротора

Помимо выбора материала и покрытия, ежедневная эксплуатационная дисциплина оказывает измеримое влияние на срок службы одновинтового ротора. Следующие методы широко признаны в промышленности винтовых насосов и экструзии как эффективные способы замедления прогрессирования износа.

1. Эксплуатируйте экструдер или насос строго в соответствии с его номинальными процедурами, избегая перегрузок и частых ненужных циклов пуска и остановки.
2. Запланируйте регулярные проверки по техническому обслуживанию для оценки износа ротора, цилиндра или статора и замените сильно изношенные компоненты, прежде чем они повлияют на качество последующей обработки.
3. Регулярно очищайте ротор и его корпус, чтобы удалить прилипшие загрязнения и остатки, которые в противном случае могут ускорить коррозионный износ.
4. Нанесите соответствующую смазку на контактную поверхность между ротором и корпусом, чтобы уменьшить износ, вызванный трением.
5. Поддерживайте постоянное качество сырья, избегая сырья с чрезмерными примесями или неравномерным размером частиц, которые увеличивают абразивный износ.
6. Точно контролируйте систему нагрева и охлаждения, чтобы избежать чрезмерных перепадов температуры, вызывающих нагрузку на материал ротора.

Приведенная ниже линейная диаграмма в общих чертах иллюстрирует, как последовательные методы технического обслуживания имеют тенденцию влиять на совокупный износ ротора в течение длительного периода эксплуатации по сравнению с минимальным или нерегулярным техническим обслуживанием. Он представлен как концептуальная тенденция, а не измеренные данные для конкретного устройства, поскольку фактические кривые износа сильно зависят от абразивности материала, контроля температуры и рабочего цикла. Несмотря на это, увеличивающийся разрыв между этими двумя линиями с течением времени отражает закономерность, обычно встречающуюся в отрасли: различия в износе на ранних стадиях невелики, но они значительно усугубляются по мере того, как дольше плохо обслуживаемый ротор остается в непрерывной эксплуатации. Это один из наиболее очевидных аргументов в пользу включения графика плановых проверок в план технического обслуживания любого насоса или экструзии, а не реагирования только после возникновения неисправности. Предприятия, которые отслеживают тенденции износа с течением времени, обычно имеют больше возможностей для заблаговременного планирования замены ротора, а не для незапланированных простоев.

О компании Jingjiang Meijia Pump Industry Co., Ltd.

Компания Jingjiang Meijia Pump Industry Co., Ltd. расположена по адресу Xintai Road, 36, зона экономического и технологического развития Цзинцзян, провинция Цзянсу. Компания занимается производством, продажей и послепродажным обслуживанием одновинтовых насосов и запасных частей для одновинтовых насосов, а команда инженеров имеет опыт проектирования, производства и проверки комплектных винтовых насосов.

Одновинтовые насосы Meijia имеют полный конструктивный ряд, разнообразные варианты конфигурации и полные характеристики, подходящие для приложений, ориентированных на долговечность. Они используются при очистке воды, химической обработке, бумажной и целлюлозной, пищевой и фармацевтической, нефтехимической и энергетической отраслях. Как производитель винтовых насосов Компания Meijia Pump Industry также поставляет универсальные аксессуары, совместимые с широким спектром одновинтовых насосных систем, опираясь на производственные мощности и технический опыт, призванные обеспечить стабильную работу ее продукции.

В центре послепродажного обслуживания компании имеется команда инженеров, готовых оказать поддержку клиентам и обеспечить техническое сопровождение после установки. В результате долгосрочного сравнения в различных средах и условиях работы пользователи сообщили, что одновинтовые насосы Meijia продолжают надежно работать год за годом. Jingjiang Meijia Pump Industry приветствует визиты и технический обмен с партнерами из отрасли.

Часто задаваемые вопросы

Вопрос 1: Что вызывает преждевременный износ одновинтового ротора?

Преждевременный износ обычно вызван сочетанием высокой рабочей температуры, механического трения о цилиндр или статор, примесей в обрабатываемом материале, а также несоответствия геометрии или покрытия конкретной эксплуатации.

Вопрос 2: Как узнать, нуждается ли одновинтовой ротор в замене?

Общие индикаторы включают снижение производительности потока, повышенный шум или вибрацию во время работы, непостоянные показания давления, а также видимые выбоины или канавки на поверхности во время планового осмотра.

Вопрос 3: Можно ли использовать один и тот же дизайн ротора для пищевой промышленности и очистки сточных вод?

В общем не без корректировки; Ротор пищевого шнекового насоса требует материалов и отделки, пригодных для пищевых продуктов, в то время как ротор шнекового насоса для сточных вод или ила обычно имеет различные покрытия и геометрию, подходящую для абразивных твердых частиц.

Вопрос 4: Как часто следует проверять одновинтовой ротор?

Частота проверок зависит от серьезности режима работы, но рекомендуется проводить регулярные визуальные и габаритные проверки во время планового технического обслуживания, чтобы выявить тенденции износа до того, как они повлияют на качество продукции.

Вопрос 5: Взаимозаменяемы ли запасные части одновинтового насоса разных марок?

Совместимость размеров зависит от производителя, поэтому запасные части для винтовых насосов, включая роторы и статоры, должны соответствовать оригинальным спецификациям насоса или быть согласованы с поставщиком перед заказом.
