Для чего нужен винтовой насос?

A винтовой насос — также известный как винтовой насос или одновинтовой насос — представляет собой насос объемного типа, который перекачивает жидкость посредством вращения одного или нескольких винтовых винтов. В отличие от центробежных насосов, винтовые насосы перемещают жидкость в осевом направлении вдоль оси винта с минимальной турбулентностью, что делает их исключительно подходящими для перекачивания вязких, чувствительных к сдвигу или содержащих твердые вещества сред. От очистных сооружений до линий пищевой промышленности, винтовые насосы незаменимы во многих отраслях промышленности. . В этой статье рассматриваются их принципы работы, применение, структурные компоненты, а также то, почему выбор правильного производителя винтовых насосов имеет значение для долгосрочной эффективности работы.

Как работают винтовые насосы: основной принцип работы

Принцип работы винтового насоса основан на положительном вытеснении. В одновинтовом насосе (винтовой насос) одновинтовой ротор вращается эксцентрично внутри эластомерного статора. Ротор обычно изготавливается из закаленной стали со спиральным профилем, а статор представляет собой двухспиральную эластомерную втулку, заключенную в металлический корпус. Когда ротор вращается, между ротором и статором образуются герметичные полости, и жидкость постепенно выталкивается от всасывающего конца к нагнетательному концу плавным потоком без пульсаций.

Этот механизм отличает винтовые насосы от перистальтических или шестеренных насосов. Поскольку полости герметичны и движутся непрерывно без обратного потока, давление нарастает равномерно, а расход пропорционален скорости вращения . Согласно инженерным рекомендациям Института гидравлики (HI), винтовые насосы рассчитаны на вязкость от 1 сП до более 1 000 000 сП, что делает их одной из наиболее универсальных доступных технологий перекачки жидкостей.

Статор шнековых насосов является критическим изнашиваемым компонентом. Эластомерный материал — натуральный каучук, NBR, EPDM или FKM — должен соответствовать химическим свойствам и температуре перекачиваемой жидкости. Несоответствие приводит к преждевременному вздутию или растрескиванию статора. Вот почему выбор правильных запасных частей для винтовых насосов от опытного производителя винтовых насосов имеет важное значение для долговечности насоса.

Основные области применения винтовых насосов в отраслях промышленности

Наиболее распространенные винтовые насосы используются в экологическом, промышленном, пищевом и энергетическом секторах. Их щадящее перекачивающее действие с низким усилием сдвига идеально подходит для жидкостей, которые не подлежат эмульгированию, аэрации или разложению. Ниже представлен структурированный обзор ключевых секторов и конкретной роли винтовых насосов в каждом из них.

Винтовые насосы для сточных вод (винтовые насосы для сточных вод и шламовые насосы) представляют собой один из крупнейших сегментов мирового использования. Согласно отчету Global Water Intelligence Market Report 2022, инвестиции в инфраструктуру очистки сточных вод превысили 130 миллиардов долларов США в год, при этом на винтовые насосы приходится значительная доля закупок оборудования для обработки осадка во всем мире. Их способность перерабатывать шлам с концентрацией сухих веществ до 10% по сухому веществу делает их намного превосходящими в таких условиях альтернативные центробежные системы.

Сравнение производительности приложений: винтовой насос и другие типы насосов

Понимание того, в чем винтовые насосы превосходят альтернативы, помогает инженерам и менеджерам по закупкам принимать обоснованные решения. На следующей горизонтальной диаграмме сравниваются ключевые характеристики производительности четырех распространенных типов промышленных насосов для работы с вязкими жидкостями.

Как показывает график, одновинтовые насосы лидируют по вязкости и чувствительности к сдвигу , что объясняет их распространенность в пищевых шнековых насосах (например, томатная паста, йогурт, шоколад) и перекачке фармацевтических суспензий. Шестеренные насосы конкурентоспособны по энергоэффективности для чистых жидкостей с низкой вязкостью, но их компоненты с малым зазором не подходят для сред, содержащих твердые частицы или абразивные вещества. Центробежные насосы, хотя и экономически эффективны для водоподобных жидкостей с низкой вязкостью, быстро теряют эффективность при повышении вязкости выше 200 сП и совершенно не подходят для применения в сфере винтовых насосов.

Виды винтовых насосов и их конструктивные отличия

Понимание различных типов винтовых насосов помогает инженерам выбрать правильную конфигурацию для конкретного применения. Рынок винтовых водяных насосов включает в себя несколько различных конфигураций, каждая из которых оптимизирована для различных свойств жидкости и условий установки.

Одновинтовой насос (шнековый насос)

В наиболее широко распространенном варианте одновинтового насоса используется один винтовой ротор внутри эластомерного статора. Он работает с вязкостью до 1 000 000 мПас, содержанием твердых частиц до 40% по массе и обеспечивает скорость потока от 0,01 м3/ч до более 500 м3/ч в зависимости от размера модели. Одновинтовой ротор является сердцем насоса: его конструкция из закаленной хромированной стали обеспечивает износостойкость при работе с абразивными материалами, а винтовая геометрия определяет объемный КПД насоса.

Двухвинтовой насос

В двухвинтовых насосах используются два взаимозацепляющихся винтовых ротора, что обеспечивает более высокие скорости потока и давления, чем в одновинтовых конструкциях. Их предпочитают в нефтегазовом секторе для применения в многофазных потоках. Однако они, как правило, не подходят для работы с высоковязкими или абразивными жидкостями из-за более узких зазоров между роторами.

Вертикальный винтовой насос

Вертикальный винтовой насос представляет собой погружной или полупогружной вариант, предназначенный для установки в отстойнике или в яме. Он устраняет необходимость внешней заливки и идеально подходит для отстойников, резервуаров и подземных сооружений. Вертикальная конфигурация сводит к минимуму использование площади и часто встречается на городских станциях подъема сточных вод и в ямах промышленных сточных вод.

Винтовой насос для сточных вод и винтовой насос для шлама

Функционально они различаются концентрацией и природой твердых частиц в перекачиваемой среде. Канализационные винтовые насосы перерабатывать неочищенные городские сточные воды с содержанием волокнистых и твердых частиц, при этом шламовые винтовые насосы разработаны для загущенных твердых биологических веществ (обычно 2–8% сухого вещества) или даже обезвоженного кека (до 30% сухого вещества). Оба основаны на технологии прогрессивной полости, но используют усиленные статоры и сверхпрочные универсальные шарниры, чтобы выдерживать более высокие требования к крутящему моменту в плотных средах.

Расход винтового насоса в зависимости от скорости вращения: кривая производительности

Одной из наиболее важных характеристик винтового насоса является линейная зависимость между скоростью вращения (об/мин) и объемным расходом. В отличие от центробежных насосов, кривая давления потока которых имеет параболическую форму и чувствительна к изменениям вязкости, винтовые насосы обеспечивают почти постоянный расход на оборот в широком диапазоне рабочих давлений. На следующей диаграмме показано, как скорость потока зависит от скорости типичного одновинтового насоса при двух перепадах давления.

Эта линейность практически значима: это означает, что частотно-регулируемый привод (VFD) может точно контролировать скорость потока, регулируя скорость двигателя , что обеспечивает точное дозирование без дополнительных клапанов регулирования расхода. Для дозирования химических веществ, порционирования пищевых продуктов или розлива фармацевтических препаратов эта характеристика устраняет необходимость последующих поправок измерений. Небольшое снижение расхода при более высоких перепадах давления (видно на диаграмме) обусловлено повышенным скольжением — хорошо изученным явлением, управляемым путем выбора правильной геометрии статора и эластомера для конкретного применения.

Компоненты винтового насоса: что делает насосную систему качественной

Полное понимание принадлежностей и внутренних компонентов винтового насоса необходимо для планирования технического обслуживания и анализа совокупной стоимости владения. Винтовые насосы состоят из относительно небольшого количества ключевых компонентов, что упрощает управление запасными частями, но каждый компонент должен соответствовать строгим допускам, чтобы обеспечить долгосрочную надежность.

• Одновинтовой ротор: Винтовой ротор из закаленной хромированной стали. Он должен поддерживать точность размеров с точностью до микронов, чтобы обеспечить постоянное уплотнение полости со статором. Геометрия ротора (шаг, эксцентриситет, диаметр) уникальна для каждой модели насоса и конфигурации ступени.
• Статор для винтовых насосов: Эластомерная втулка с двойной спиралью. Выбор эластомера (NBR, EPDM, FKM, натуральный каучук) зависит от химической совместимости, температуры и требований к истиранию. Статор обычно является первым компонентом, требующим замены во время планового технического обслуживания.
• Универсальный шарнир/приводной стержень в сборе: Передает эксцентриковое вращательное движение от двигателя к ротору. Эти соединения, подверженные циклическим изгибающим нагрузкам, должны быть изготовлены из высококачественной легированной стали и надлежащим образом смазаны.
• Механическое уплотнение/уплотнение упаковки: Предотвращает утечку жидкости вдоль приводного вала. Выбор между одинарными, двойными или тандемными механическими уплотнениями зависит от токсичности жидкости, давления и температуры.
• Всасывающие и нагнетательные фланцы/корпус: Корпус, выдерживающий давление, из чугуна, ковкого чугуна, нержавеющей стали или дуплексной стали в зависимости от требований к коррозии.
• Редуктор/приводная муфта: Большинство винтовых насосов работают на скоростях от 60 до 300 об/мин, что требует наличия зубчатого редуктора между двигателем (обычно 1400–3000 об/мин) и валом насоса.

Являясь ведущим производителем винтовых насосов, Компания Компания Компания Jingjiang Meijia Pump Industry Co., Ltd. поставляет полный ассортимент запасных частей для шнековых насосов, совместимых с большинством основных мировых брендов насосов. Независимо от того, требуется ли замена одновинтового ротора, новый статор для винтовых насосов или полный узел приводного стержня, команда инженеров Meijia предоставляет детали, которые соответствуют или превосходят спецификации OEM по размерам и материалам. Такая перекрестная совместимость делает компанию Meijia ценным поставщиком аксессуаров для винтовых насосов для менеджеров по техническому обслуживанию, стремящихся снизить сложность складирования запасных частей.

Тенденции внедрения в отрасли: рост рынка винтовых насосов по секторам

Мировой рынок шнековых насосов неуклонно расширялся в течение последнего десятилетия, чему способствовали инвестиции в инфраструктуру очистки сточных вод, правила безопасности пищевых продуктов, обязательные к разработке гигиенических насосов, а также потребность нефтегазовой отрасли в надежном многофазном перекачивающем оборудовании. В следующей столбчатой диаграмме показаны расчетные темпы глобального роста внедрения винтовых насосов в основных секторах с 2019 по 2024 год, индексированные до 2019 = 100.

Сектор очистки сточных вод демонстрирует наиболее впечатляющую траекторию роста, отражая глобальные политические обязательства по расширению муниципальной канализационной инфраструктуры, особенно в Азиатско-Тихоокеанском регионе и Латинской Америке. Сегмент пищевых шнековых насосов быстро растет из-за требований к гигиеническому проектированию, введенных такими стандартами, как EHEDG (Европейская группа по гигиеническому проектированию и проектированию) и санитарными стандартами 3-A, которые отдают предпочтение винтовым насосам из-за их совместимости с CIP/SIP (очистка на месте/стерилизация на месте). Химический и бумажно-целлюлозный секторы демонстрируют более устойчивый и постепенный рост.

Радар возможностей винтовых насосов: многомерный обзор производительности

Чтобы обеспечить полное представление о производительности одновинтового насоса по сравнению с двухвинтовыми и центробежными альтернативами, на приведенной ниже диаграмме одновременно оцениваются пять ключевых параметров. Этот тип многоосного сравнения рекомендуется использовать в методологиях инженерного выбора из таких источников, как Европейская ассоциация производителей насосов (Europump) и Институт гидравлики (HI).

Сравнение радаров подтверждает инженерную практику: одновинтовые насосы являются предпочтительным решением при высокой сложности жидкости - означает ли это повышенную вязкость, значительное содержание твердых веществ, чувствительную к сдвигу биологию или требование точного объемного дозирования. Центробежные насосы остаются экономически эффективными для применений с высокими расходами, низкой вязкостью и чистыми жидкостями, где их эффективность и низкая стоимость приобретения оправдывают выбор. По мере того как требования применения отходят от идеала чистой жидкости, становится все труднее соответствовать комплексным характеристикам одновинтового насоса.

Ассортимент одновинтовых насосов Meijia: реальная производительность

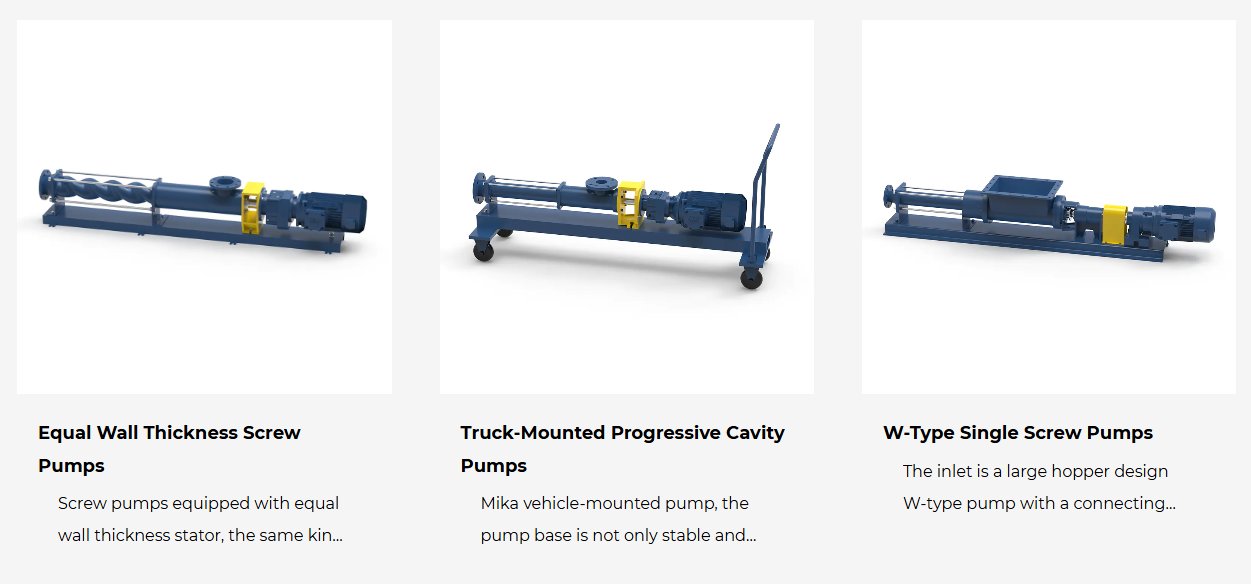

На следующем изображении показаны три типичные модели из линейки одновинтовых насосов Jingjiang Meijia Pump Industry, демонстрирующие диапазон конфигураций, доступных для различных требований к установке и применению.

Рисунок 6: Модельный ряд одновинтовых насосов Meijia Pump Industry. Слева направо: одновинтовой насос с одинаковой толщиной стенок для работы со стандартными вязкими жидкостями; Смонтированный на грузовике винтовой насос для мобильных перекачивающих операций; Одновинтовой насос W-типа с большим входным бункером для высоковязких и полутвердых материалов. Все модели оснащены прецизионно обработанными одновинтовыми роторами и сменным статором для винтовых насосов.

Как показано выше, ассортимент продукции Meijia охватывает основные сценарии установки, встречающиеся в полевых условиях. Одновинтовой насос с одинаковой толщиной стенок обеспечивает равномерное сжатие стенки статора по всей его длине, значительно продлевая срок службы статора по сравнению с традиционными конструкциями с одинаковым диаметром отверстия, что особенно важно в винтовых насосах для абразивного шлама. Винтовые насосы, смонтированные на грузовике отвечает требованиям мобильного обезвоживания и экстренной транспортировки, предлагая быстрое развертывание без стационарной инфраструктуры. Насос W-типа с увеличенным входным бункером разработан специально для шлама, пасты и полутвердых материалов с высокой концентрацией, которые не могут подаваться под действием силы тяжести в стандартные конфигурации входного отверстия.

Компания Компания Компания Jingjiang Meijia Pump Industry Co., Ltd. , расположенная по адресу Xintai Road, 36, зона экономического и технологического развития Цзинцзян, провинция Цзянсу, объединяет десятилетия производственного опыта в проектировании и производстве одновинтовых насосов. Как профессиональный производитель винтовых насосов, Meijia объединяет передовые технологии обработки с ЧПУ, прецизионную вулканизацию резины для производства статоров и строгий внутренний контроль качества на каждом этапе производства. Компания обслуживает клиентов в секторах водоподготовки, химической, бумажной и целлюлозной, пищевой и фармацевтической, нефтехимической и энергетической отраслях, применяя глубокие прикладные знания для подбора правильной конфигурации насоса и аксессуаров для винтовых насосов для каждой задачи.

Критерии выбора: выбор подходящего винтового насоса для вашего применения

Выбор винтового насоса требует структурированной оценки свойств жидкости, условий системы и эксплуатационных требований. Прежде чем обращаться к производителю винтовых насосов за рекомендациями по насосу, необходимо определить следующие параметры.

1. Вязкость и реология жидкости: Динамическая вязкость (мПас или сП) при рабочей температуре. Неньютоновские жидкости (псевдопластичные, тиксотропные) требуют дополнительных данных — кривых зависимости скорости сдвига от вязкости, если таковые имеются.
2. Содержание твердых веществ и размер частиц: Процент по весу или объему, максимальный диаметр частиц, волокнистая или абразивная природа. Это определяет твердость эластомера статора и обработку поверхности ротора.
3. Требуемый расход и перепад давления: Минимальный, нормальный и максимальный расход (м3/ч или л/мин) и перепад давления в системе (бар или фунт на квадратный дюйм). Они определяют количество ступеней насоса и геометрию ротора/статора.
4. Диапазон температур: Рабочая и максимальная температура жидкости. Температура влияет на характеристики эластомера — при высоких температурах вместо NBR могут потребоваться статоры из FKM или EPDM.
5. Химическая Compatibility: pH жидкости, содержание растворителя и наличие окислителя должны соответствовать эластомеру статора и материалу корпуса (чугун, нержавеющая сталь, дуплекс).
6. Ориентация и пространство установки: Горизонтальный, вертикальный винтовой насос или наклонная установка. Доступная площадь и состояние напора на входе влияют на выбор конфигурации насоса.
7. Рабочий цикл и часы работы: Непрерывный, прерывистый или резервный режим работы. Влияет на тип уплотнения, характеристики подшипников и рекомендуемые интервалы технического обслуживания аксессуаров винтового насоса.

Команда инженеров Meijia систематически анализирует эти параметры, чтобы рекомендовать правильную модель насоса, эластомер статора, конфигурацию уплотнения и расположение привода. Такой консультативный подход, подкрепленный обширным опытом производства одновинтовых насосов в различных отраслях, снижает количество ошибок в спецификациях и позволяет избежать дорогостоящих преждевременных сбоев в эксплуатации.

Стратегия технического обслуживания и управление запасными частями для винтовых насосов

Хорошо реализованная стратегия технического обслуживания значительно продлевает срок службы винтовых насосов и снижает общую стоимость владения. Двумя основными элементами износа в одновинтовом насосе являются статор винтовых насосов и одновинтовой ротор, оба из которых имеют предсказуемый характер износа, что позволяет планировать замену с учетом состояния.

Индикаторы замены статора

Износ статора проявляется как постепенное снижение объемного КПД — насос подает меньший поток при той же скорости. Операторы должны регулярно контролировать расход нагнетаемого потока в зависимости от скорости. Снижение более чем на 10–15 % при той же скорости и давлении обычно сигнализирует о необходимости плановой замены статора. Эксплуатация изношенного статора приводит к повышенному внутреннему скольжению, выделению тепла и ускоренному износу ротора. Meijia поставляет универсальный статор для шнековых насосов во всех основных типах эластомеров и профилях совместимости, что позволяет операторам заменять статоры, не привязываясь к увеличенным срокам выполнения заказов производителями оригинального оборудования.

Осмотр приводного стержня и соединения

Износ карданного шарнира определяется по ненормальной вибрации, повышенному шуму или визуальному осмотру во время плановых остановов. Интервалы замены сильно различаются в зависимости от абразивности жидкости и скорости работы. В винтовых насосах для сточных вод и шламовых насосах соединения обычно требуют проверки каждые 4000–8000 часов. Полные приводные узлы Meijia изготовлены из легированной стали с прецизионно обработанными соединениями, что обеспечивает надежную передачу мощности и увеличенный срок службы компонентов.

Защита от сухого хода

Сухой ход — работа насоса без жидкости — является наиболее опасным состоянием винтового насоса. Без смазки и охлаждения технологической жидкостью эластомер статора быстро нагревается и может быть разрушен в течение нескольких минут. Современные насосные установки должны включать обнаружение сухого хода (датчики температуры статора, реле расхода или контроль давления) с автоматическими блокировками отключения. Насосные системы Meijia могут поставляться со встроенными пакетами защиты, направленными на устранение этого критического эксплуатационного риска.

О компании Jingjiang Meijia Pump Industry Co., Ltd.

Компания Компания Компания Jingjiang Meijia Pump Industry Co., Ltd. расположена по адресу: улица Синьтай, 36, зона экономического и технологического развития Цзинцзян, провинция Цзянсу. Это профессиональная компания, занимающаяся производством, продажей и послепродажным обслуживанием одновинтовых насосов и высококачественных запасных частей для одновинтовых насосов.

Являясь специализированным производителем и поставщиком винтовых насосов, компания Meijia Pump Industry объединяет многочисленных опытных, технически зрелых инженеров, специализирующихся на проектировании, производстве, проверке и полной системной интеграции винтовых насосов. Одновинтовые насосы Meijia отличаются передовыми технологиями, законченной структурной конструкцией, разнообразными конфигурациями, подробными техническими характеристиками и продемонстрированной долговечностью. Они широко используются в водоподготовке, химической промышленности, бумажной и целлюлозной, пищевой и фармацевтической, нефтехимической и энергетической отраслях.

Meijia Pump Industry также предлагает универсальные аксессуары для винтовых насосов и запасные части для винтовых насосов, совместимых с основными мировыми брендами одновинтовых насосов. Мощные производственные мощности, обширный практический опыт и развитые технологические возможности обеспечивают надежные гарантии производительности всей поставляемой продукции. В центре послепродажного обслуживания компании работает специальная команда квалифицированных инженеров, которые обеспечивают тщательную поддержку после поставки. Meijia Pump Industry — ваш надежный партнер в области одновинтовых насосов. , а лидеры отрасли из всех секторов приглашаются посетить объект и обменяться техническим опытом.
